客戶送來時的情況:不開機,沒有待機電流。
1、 第一步我先打完所有重要阻值,結果都正常,那就上電。

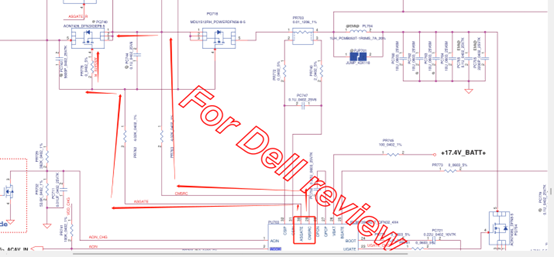

2、 上電結果發現,哦豁,竟然ACOK沒有發出,那我掉頭回去看公共點。結果發現原來是假公共點 。因?yàn)槲沂切率郑?dāng)時我繞一下子圈子。跑去查CMSRC和ASGATE。發現不對勁這兩個應該相差6V才對。可是他們相等。
那么肯定是有問題,結果我一測MOS管。好家伙PQ740給我直接導通了。上工具!直接拆下來,拆下來也測試一下,雙向?qū)ǎ鎱柡ΑN抑苯咏o你來一個改頭換面。
3、 經過我一番手抖操作,我把它換了,接下來在上電。OK!待機電壓出來。但是神奇的時候?yàn)樯恫蛔詣?dòng)上電嘞。我立馬給它干上一個開關。結果還是不行。那肯定是待機條件有問題啦。

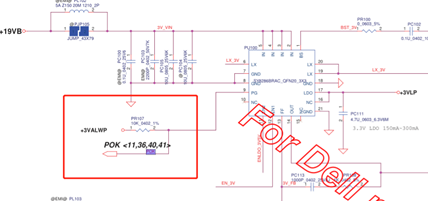

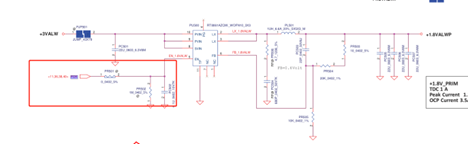

4、 又經過我一番調查,發現一個奇特的地方。這里發出一個POK,結果就1.8V沒收到。其他都收到了,我就懷疑可能是斷線了,因?yàn)檫@板之前有被人家修過。

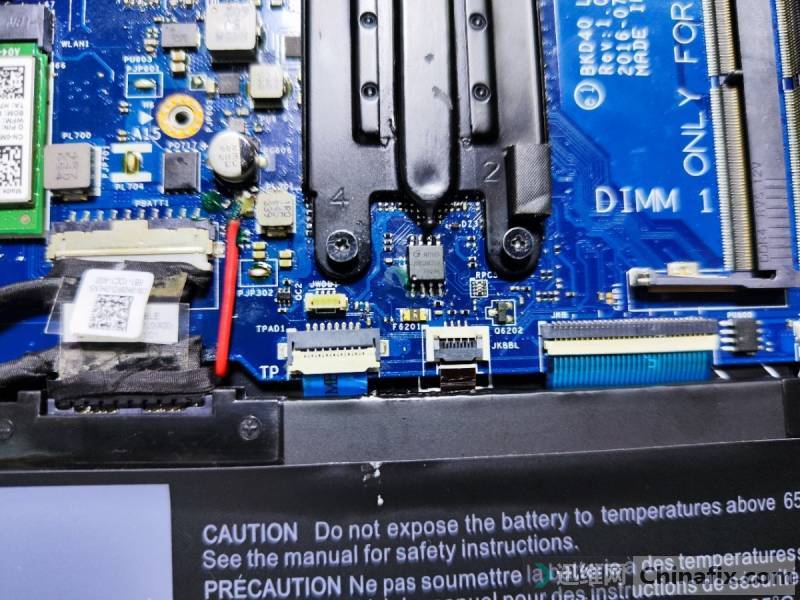

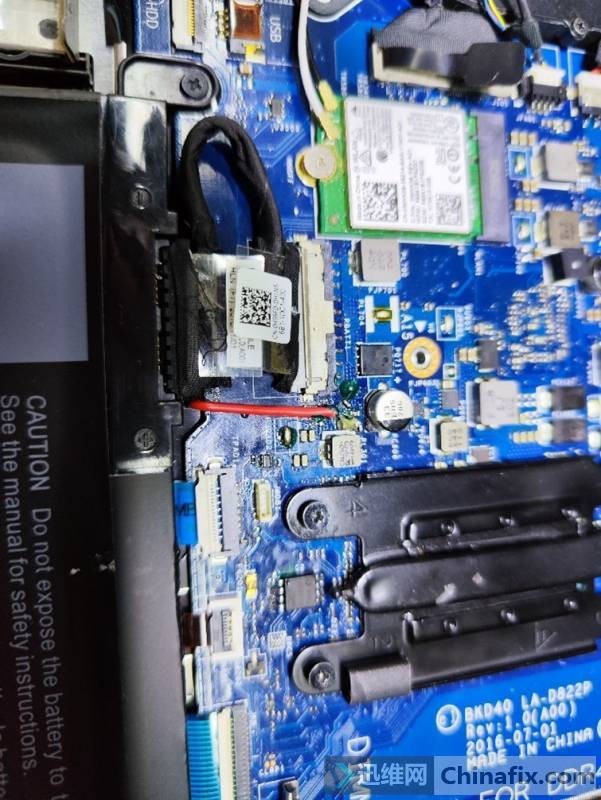

5、 因?yàn)閺脑镜牡胤椒忠桓過來太遠了,為了美觀我就從旁邊電阻那里借了一個信號過來,如下圖:看不到吧,看不到就對了,綠油蓋那么厚,不是那個紅線,紅線是之前別人修的。下面還有根線。

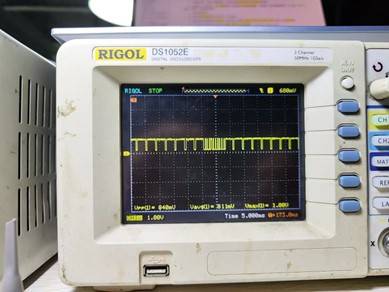

6、 修完這個之后,待機OK,觸發OK,電流上到0.4A,集顯供電沒出。然后我飛了根線到CPU發給CPU供電芯片的SVID上飛了一個電阻。用示波器雙通道測量,另一只表筆在內存復位上。結果不飛還好,飛了直接完蛋!立馬掉電,電流每次都是上到0.3A-0.4A掉電。我天吶。我的SIVD出現了這樣的波形。
7、 我立馬把飛線弄下來,看了一下感覺也沒有虛焊呀。感覺!結果從頭排查了一圈,又回到了SIVD電阻這里,我拿示波器去戳它,不掉電了!我去,還真是虛焊了。我二話不上直接換了也給電阻給它。
8、 結果一切恢復如初,還是沒有集顯供電。我又去刷了BIOS。
9、 后面還是不行,去論壇查了一下資料,發線這個機子要裝電池才能開機。那我去買了一臺整機。(因?yàn)槲沂切率郑?jīng)驗比成本重要)
結果:成功亮機。
|
