華碩P5KPL AM-SE，接到板后檢查了下外觀，沒什么問題。通電，可以正常通電。便上了假負載測試電壓，南北橋的電壓正常，但內存電壓不正常，只有0.63V的電壓，正常時是1.8V的，明顯不正常，看了下電源管理芯片：RT8105.沒有找到圖紙，只能瞎修的去了。剛好南北橋的電源芯片也是RT8105，對比著修了!!
測了幾個腳的電壓，馬上發現了問題，因?yàn)椴恢浪囊_定義，只知道第5腳對比南北橋芯片應該是12V才對，可它的電壓卻是0V，難怪內存電壓不正常了。跑了下線路，發現給它供電的是一個小電阻433，它的一端是12V，可連接到第5腳的另一邊卻是0V,在廢板上找了半天也沒找到一個433電阻，沒辦法 ，把給南北橋供電的433電阻調過來，換好后測了下，不會是0V了，但也沒有12V，只有2.4V�？磥�(lái)小電阻本身是沒有問題的

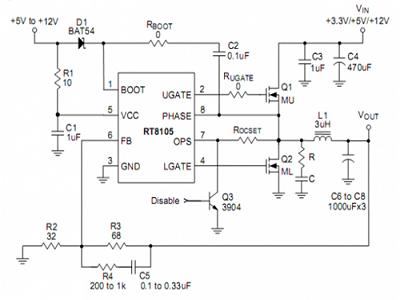

又查了半天沒有頭緒了。還是找圖紙吧，找了半天下了個圖紙，看了下。 才知道第5腳是VCC，給電源芯片直接提供12V電壓的，由ATX電源經過433小電阻給RT8105供電的，這段沒問題呀。等等，看到下面，還連接了個電容接地的，在板上找到這個小電容，把它卸下再測量電壓，竟然有12V電壓了，看來是這個小電容的問題，找了個小電容換上去，內存電壓正常了.
再上CPU，有復位不跑碼，暈。清了個CMOS跳線，正常跑碼了。
|
